TP 2 : Automates

Ce TP est à effectuer en OCaml, sous Visual Code. Vous pouvez utiliser le Codespace GitHub ou votre ordinateur personnel.
Si vous avez une boucle infinie (le terminal qui ne répond pas) : Ctrl + C

On pourra créer un fichier tp2.ml. Pour exécuter : sélectionner les lignes OCaml et appuyer sur Shift + Entrée. Ceci envoie le code sélectionné dans le terminal (utop). Vous pouvez aussi utiliser utop en mode interactif.
On utilisera ;; à la fin de chaque fonction pour envoyer correctement le code sur utop.

Automate déterministe

On utilisera le type suivant d'automate déterministe complet (AFDC), où les états sont entre $0$ et $n-1$ et les lettres sont des entiers ($a$ est représenté par $0$, $b$ par $1$...) :

type afdc = {
    initial : int;
    finaux : int list;
    delta : int array array
}

Si a est de type afdc, a.delta.(i).(j) est l'état atteint en lisant la lettre $j$ à partir de l'état $i$ (c'est-à-dire $\delta(i, j)$). Le nombre d'états de a est donc Array.length a.delta.

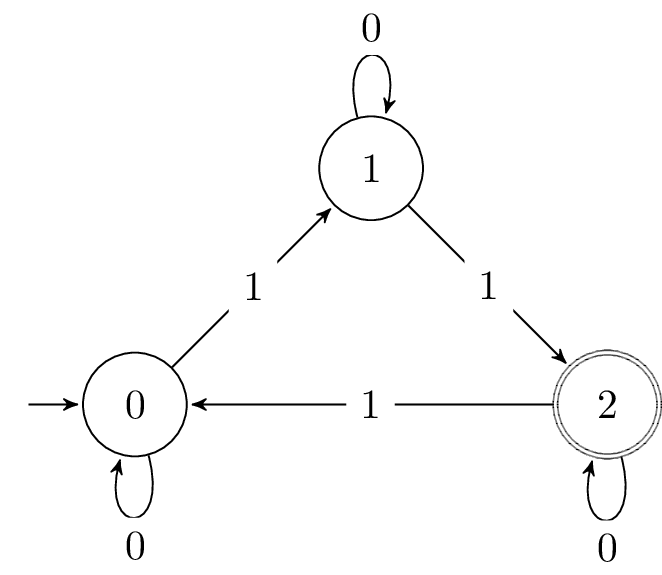

1. Définir en OCaml les automates a1 et a2 suivants :

2. Définir une fonction delta_etoile : afdc -> int -> int list -> int telle que delta_etoile a q u renvoie l'état atteint en lisant le mot $u$ à partir de l'état $q$ (c'est-à-dire $\delta^*(q, u)$). Vérifier avec a1.

3. Définir une fonction accepte : afdc -> int list -> bool telle que accepte a u détermine si $u$ est reconnu par a. Vérifier avec a1. Quelle est la complexité de accepte ?

4. Définir une fonction complementaire : afdc -> afdc telle que complementaire a renvoie un automate reconnaissant le complémentaire du langage reconnu par a. Vérifier avec a1.
   Rappel : on a besoin que l'automate soit déterministe complet, ce qui est supposé dans ce TP.

5. Définir une fonction accessibles : afdc -> int list telle que accessibles a renvoie la liste des états accessibles depuis l'état initial de a. Pour cela, on pourra utiliser un parcours en profondeur. Vérifier sur des exemples.

Indice

let accessibles a =
  let vus = ... in (* vus.(i) = true si l'état i a été visité *)
  let rec aux q = (* parcours en profondeur depuis l'état q *)
    ...
  aux a.initial; (* on commence le parcours en profondeur depuis l'état initial *)
  ...

6. En déduire une fonction vide : afdc -> bool déterminant si un automate reconnaît le langage vide.

Automate produit

7. Écrire une fonction inter : afdc -> afdc -> afdc telle que inter a b renvoie un automate reconnaissant l'intersection des langages reconnus par a et b. On suppose que a et b ont le même alphabet.
   Pour cela, on construira l'automate produit de a et b, qui possède $np$ états (où $n$ est le nombre d'états de a et $p$ le nombre d'états de b), et dont l'état $(i, j)$ sera numéroté $i \times p + j$.
   Vérifier avec a1 et a2.

8. En déduire une fonction inclus a b déterminant si le langage reconnu par l'automate a est inclus dans celui reconnu par b. On pourra utiliser les fonctions précédentes.

9. En déduire une fonction equivalent a b déterminant si les langages reconnus par les automates a et b sont égaux.
